CALCOLI PER DETERMINARE PORTATE E DIMENSIONI NELL’IRRORAZIONE

Calcolare bene le dimensioni e le portate di ugelli e pompe è fondamentale nell’irrorazione per più motivi: per rendere efficace al massimo il trattamento che stai fornendo alle tue coltivazioni, per non sprecare una quantità enorme di prodotto e denaro, per non rischiare di bruciare la coltura per sovradosaggio e per non inquinare senza motivo l’ambiente. Questi sotto sono i calcoli cardine dell’irrorazione agricola.

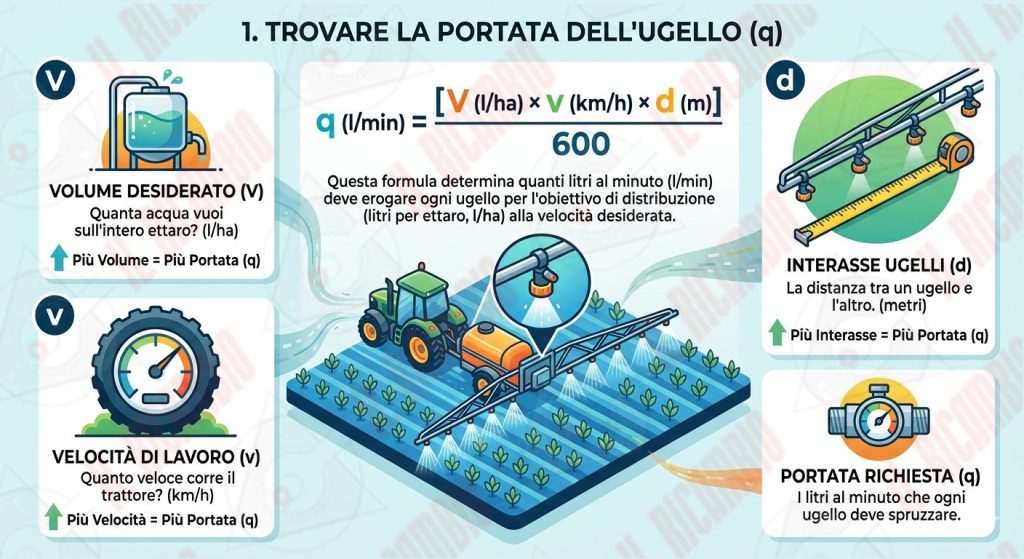

1. Calcolo della Portata del Singolo Ugello ()



Questa formula determina quanti litri al minuto () deve erogare ogni ugello per raggiungere l’obiettivo di distribuzione (litri per ettaro, ) alla velocità di lavoro desiderata.

Variabile Unità di Misura Descrizione
Litri per ettaro () La quantità di liquido che vuoi distribuire.
Chilometri all’ora () La velocità di avanzamento del trattore.
Metri () La distanza tra gli ugelli sulla barra (es. ).
600 Fattore fisso Fattore di conversione per le unità di misura.

Questa formula è il “cuore” della precisione in agricoltura. Se sbagli questo calcolo, rischi di dare troppo prodotto (buttando via soldi e inquinando) o troppo poco (rendendo il trattamento inefficace). Per renderla semplice, immaginiamo che la tua irroratrice sia come un grande pennello che deve colorare un campo. La formula serve a capire quanto “colore” deve uscire da ogni setola (ugello) affinché il lavoro sia perfetto.

Come leggere la formula

  • q (Litri al minuto): è la “portata”. Indica quanto liquido esce da un singolo ugello in 60 secondi;

  • V (Volume desiderato – l/ha): è la tua ricetta. Quanta acqua vuoi distribuire su un intero ettaro (un quadrato di 100×100 metri);

  • v (Velocità – km/h): quanto veloce corre il trattore. Più vai veloce, più l’ugello deve spruzzare rapidamente per non lasciare “buchi”;

  • d (Interasse – metri): la distanza tra un ugello e l’altro sulla barra. Di solito è 0,5 metri;

  • 600: è un numero fisso (costante) che serve solo a raccordare le diverse unità di misura (minuti, ore, ettari, metri).

Un esempio pratico

Mettiamo che tu voglia distribuire 200 litri per ettaro, viaggiando a 8 km/h, con gli ugelli distanti 0,5 metri l’uno dall’altro.

Il calcolo sarebbe:

  1. Moltiplica tutto sopra: 200 x 8 x 0,5 = 800

  2. Dividi per il numero fisso: 800 / 600 = 1,33

Risultato: Ogni tuo ugello deve spruzzare esattamente 1,33 litri al minuto.

Perché è importante capire questa relazione?

Per visualizzare meglio come questi elementi interagiscono tra loro, pensa a queste tre regole d’oro:

  1. se acceleri (v aumenta): a parità di tutto il resto, l’ugello deve spruzzare più forte (q aumenta) perché passi meno tempo sopra lo stesso punto del terreno;

  2. se vuoi bagnare di più (V aumenta): l’ugello deve ovviamente avere una portata maggiore;

  3. se gli ugelli sono più distanti (d aumenta): ogni ugello deve “coprire” più terreno lateralmente, quindi deve erogare più liquido.

Come si usa questa informazione?

Una volta che hai ottenuto il tuo numero (es. 1,33 l/min), prendi la tabella del produttore degli ugelli. Ogni colore di ugello (Giallo, Lillà, Blu, Rosso…) ha una portata diversa a seconda della pressione. Cercherai l’ugello che, alla pressione consigliata (es. 2 o 3 bar), si avvicini di più al tuo valore di 1,33.

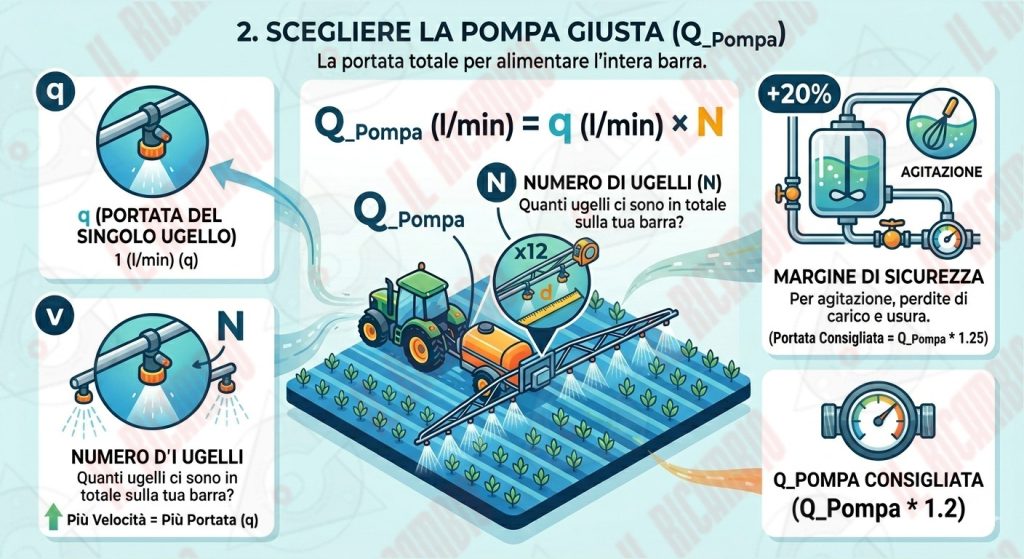

2. Calcolo della Portata Totale della Pompa ()



Una volta nota la portata richiesta per il singolo ugello (), questa formula determina la portata complessiva che la tua pompa deve essere in grado di fornire.

Se la prima formula serviva a regolare il “singolo pennello”, questa serve a capire quanto deve essere grande il secchio (la pompa) che alimenta tutti i pennelli contemporaneamente. In termini tecnici, questa formula determina la Portata Totale del sistema.

Variabile Unità di Misura Descrizione
Litri al minuto () La portata richiesta per il singolo ugello (risultato della Formula 1).
Numero (adimensionale) Il Numero Totale di Ugelli attivi sulla tua irroratrice (es. 28 ugelli).

  • Q_Pompa (Litri al minuto totali): è la quantità di liquido che la pompa deve riuscire a spingere fuori ogni minuto per servire tutta la barra irroratrice;

  • q (Portata del singolo ugello): è il valore che abbiamo calcolato prima (quanti litri escono da un solo “buchino”);

  • N (Numero di ugelli): quanti ugelli ci sono in totale sulla tua barra.

Un esempio pratico

Riprendiamo il calcolo di prima: abbiamo stabilito che ogni ugello deve erogare 1,33 litri al minuto.

Se la tua barra è lunga 12 metri e ha un ugello ogni 50 cm, avrai in totale 24 ugelli.

Il calcolo è semplicissimo:

1,33 (litri/ugello) x 24 (ugelli)= 31,92 l/min

Risultato: La tua pompa deve essere in grado di erogare almeno 32 litri al minuto solo per alimentare gli ugelli.

Il “Trucco” del professionista (La Regola del +20%)

Attenzione: se compri una pompa che fa esattamente 32 l/min, avrai dei problemi. Perché?

  1. Agitazione: una parte del liquido deve tornare nel serbatoio per mescolare il prodotto (altrimenti la polvere si deposita sul fondo);

  2. perdite di carico: un po’ di pressione si perde lungo i tubi;

Consiglio: la pompa dovrebbe avere sempre una capacità superiore di almeno il 20-25% rispetto al calcolo teorico. Nel nostro esempio, una pompa da 40 l/min sarebbe la scelta ideale.

In sintesi:

  • La prima formula (q): ti dice che ugello comprare (es. quello blu o quello rosso).

  • La seconda formula (Q_Pompa): ti dice se la pompa che hai sul trattore è abbastanza potente o se stai chiedendo troppo alla tua macchina.

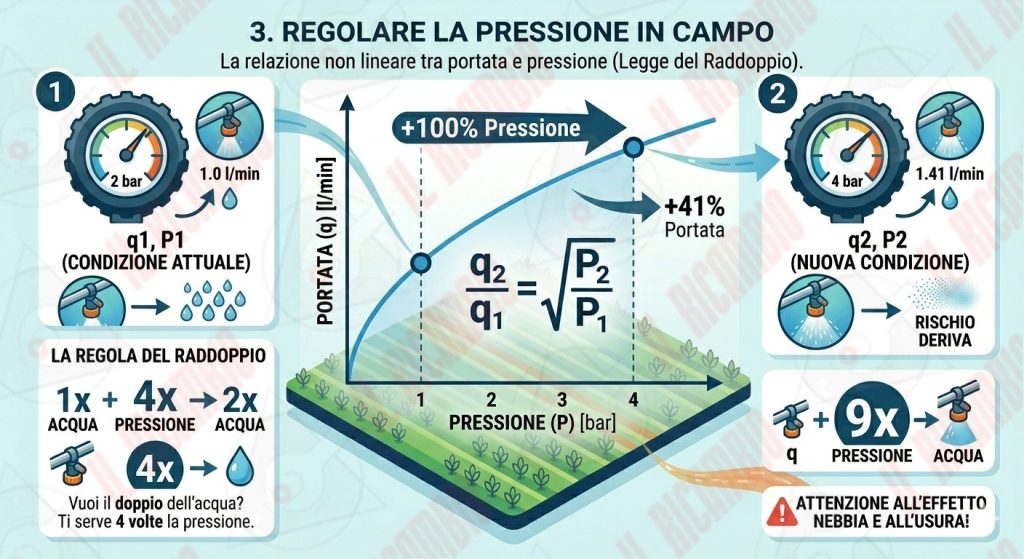

3. Relazione tra Portata e Pressione



Questa formula è cruciale per la calibrazione; ti permette di trovare la pressione necessaria per ottenere una nuova portata, dato che la portata è proporzionale alla radice quadrata della pressione.

Questa è la formula del “Ritocco Finale”. Mentre le prime due ti servono per scegliere i pezzi (quali ugelli e quale pompa comprare), questa ti serve quando sei già in campo e devi fare una regolazione precisa usando la manopola della pressione. In termini semplici: ci dice come cambia lo spruzzo se aumentiamo o diminuiamo la pressione.

Per trovare la Pressione richiesta ():

Variabile Unità di Misura Descrizione
/ Litri al minuto () La portata che devi ottenere (risultato della Formula 1).
/ Litri al minuto () La portata che hai misurato dall’ugello in una prova.
/ Bar () La pressione che devi impostare.
/ Bar () La pressione che hai misurato durante la prova.

  • q1 e P1: sono la portata e la pressione che hai adesso (es. spruzzi 1,2 litri a 2 bar);

  • q2 e P2: sono la portata e la pressione che vorresti avere (es. vuoi arrivare a 1,33 litri, a che pressione devi mettere il manometro?).

La regola d’oro: “La legge del raddoppio”

La cosa più importante da capire per un non addetto ai lavori è che la pressione non è lineare.

Attenzione: Se vuoi raddoppiare la quantità di acqua che esce (q), non basta raddoppiare la pressione (P). Devi quadruplicarla!

  • Vuoi il doppio dell’acqua? Ti serve 4 volte la pressione.

  • Vuoi il triplo dell’acqua? Ti serve 9 volte la pressione.

Un esempio pratico

Mettiamo che tu stia lavorando a 2 bar di pressione e l’ugello stia erogando 1,10 litri al minuto. Ti accorgi però che, per la velocità a cui stai andando, ti servirebbero 1,33 litri al minuto.

Cosa fai?

Invece di cambiare tutti gli ugelli, provi ad alzare la pressione. Usando la formula, scopriresti che per passare da 1,10 a 1,33 (un aumento di circa il 20%), devi aumentare la pressione di circa il 45%.

Il calcolo rapido:

Per passare da 1,10 a 1,33 l/min, dovresti portare la pressione da 2 bar a circa 2,9 bar.

Perché questa formula è una “trappola” se non stai attento?

Molti pensano: “Se devo dare più acqua, spingo la pressione al massimo!”. Ma ci sono due grossi rischi:

  1. l’effetto “Nebbia” (Deriva): se alzi troppo la pressione, le gocce diventano piccolissime. Invece di cadere sulla pianta, volano via col primo alito di vento (finendo nel campo del vicino o nei polmoni di chi lavora);

  2. usura: una pressione troppo alta rovina gli ugelli molto più velocemente, cambiando la loro forma e precisione.

In sintesi:

  • Usa questa formula per piccoli aggiustamenti (es. passare da 2.0 a 2.5 bar).

  • Se per avere l’acqua che ti serve devi salire sopra i 4-5 bar (per ugelli normali), fermati: è meglio cambiare il set di ugelli e prenderne uno di un colore diverso!

Ricapitolando…

Uso Pratico: Calibrazione Standard



  1. Obiettivo: Usa la Formula 1 per calcolare la portata target () per il tuo ugello.
  2. Scelta Ugello: Consulta le tabelle del produttore per scegliere l’ugello che si avvicina di più a a una pressione di lavoro consigliata (es. 3 bar).
  3. Verifica Pressione: Esegui una prova, misura la portata () e usa la Formula 3 per trovare la pressione esatta da impostare sulla tua irroratrice per raggiungere .
  4. Pompa: Usa la Formula 2 per assicurarti che la tua pompa abbia una capacità sufficiente

Unità di misura della pressione: attenzione a cosa leggi

Sui manometri dei tuoi strumenti di irrorazione potresti trovare la pressione indicata in diversi modi: Bar, Atm, hPA, PSI.

Tabella Comparativa delle Unità di Pressione

Questa tabella mostra il valore di 1 unità (nella colonna di sinistra) convertito nelle altre scale.

Unità di Misura Bar (bar) Atmosfere (atm) Ettopascal (hPa) PSI (lb/in²)
1 Bar  1 0,9869 1.000 14,503
1 Atmosfera (atm) 1,0132 1 1.013,25 14,696
1 Ettopascal (hPa) 0,001 0,00098 1 0,0145
1 PSI 0,0689 0,0680 68,947

Formule Rapide di Conversione

Se devi calcolare una formula e sei in difficoltà tra le varie unità di misura, ecco le formule matematiche semplificate:

1. Da Bar a…

  • PSI: moltiplica per 14,503

  • hPa: moltiplica per 1.000

  • Atm: moltiplica per 0,9869

2. Da PSI a…

  • Bar: dividi per 14,503

  • hPa: moltiplica per 68,947

  • Atm: dividi per 14,696

3. Da Ettopascal (hPa) a…

  • Bar: dividi per 1.000

  • PSI: dividi per 68,947

Legenda dei Simboli:



  • l/min: litri al minuto
  • (l/min): portata del singolo ugello in litri al minuto.
  • : numero totale di ugelli attivi sulla barra/macchina.
  • (l/min): portata minima richiesta alla pompa in litri al minuto.
  • (litri/ettaro): volume di irrorazione desiderato.
  • : velocità di avanzamento della macchina.
  • Interasse Ugelli (m): distanza in metri tra gli ugelli sulla barra (per macchine a campo aperto).
  • (bar): pressione di esercizio.
