COME SCEGLIERE IL GRUPPO COMANDO PER LA TUA POMPA

Se la pompa è il “motore” del tuo impianto di irrorazione, il gruppo comando è il “navigatore”: tramite esso sarai tu a decidere la quantità di prodotto da erogare, la distanza o l’altezza che vuoi raggiungere, la forza che vuoi dare al flusso. Per cui è fondamentale fare una scelta che sia appropriata alle tue necessità, tenendo conto da un lato alle caratteristiche della pompa, dall’altro a quelle del terminale di irrorazione, che sua un atomizzatore, una colonnetta, una barra o una lancia.

(TUTTI I NOSTRI GRUPPI LI TROVERAI QUI: ANNOVI – COMET – IMOVILLI)

COME È COMPOSTO UN GRUPPO COMANDO

In generale, un gruppo comando (detto anche regolatore di pressione) è composto da più parti meccaniche:

una entrata del flusso
un comando che agisce su una valvola generale (di solito una leva) che assicura la apertura e la chiusura del flusso
un pomello (o una leva) che comanda la valvola di regolazione della pressione
un dispositivi di by-pass che permette ai prodotti di ritornare in botte quando non si utilizzano e di riportare in botte l’eccedenza quando si utilizzano
uno o più uscite in pressione (possono essere rubinetti ma anche valvole), per aprire o chiudere il flusso alle varie linee
una uscita del flusso eccedente (by-pass)
un manometro per mostrare la pressione di esercizio dell’impianto di irrorazione.

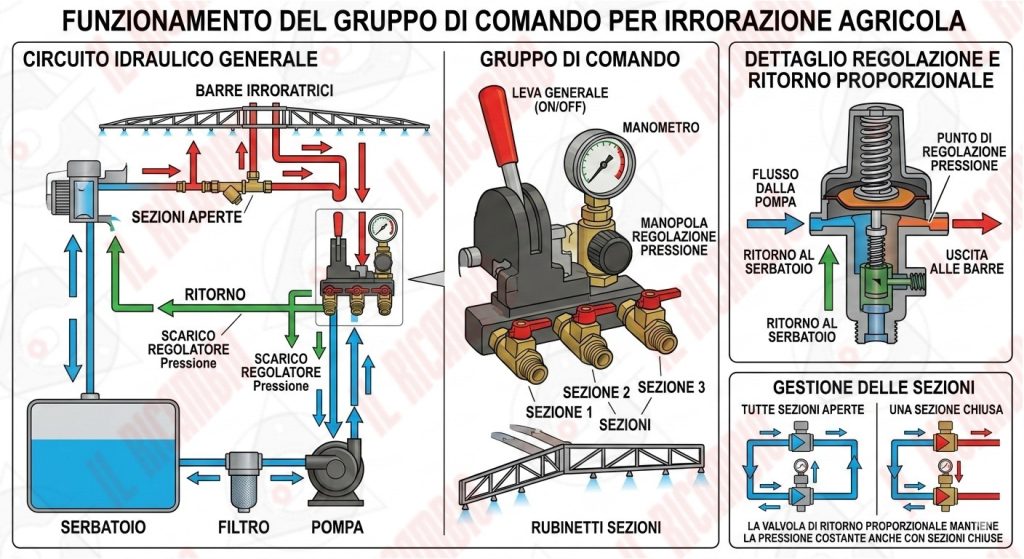

COME FUNZIONA UN GRUPPO COMANDO

La funzione del gruppo comando è sia quello di dosare la quantità di prodotto (portata) sia la forza con cui viene inviato ai terminali di irrorazione (pressione). Per far questo, il prodotto entra nel gruppo e riempie il corpo interno, scorrendo attraverso a dei passaggi obbligati che costituiscono la valvola di regolazione.

Di solito sono costituiti da dischi di acciaio inox o di prodotti plastici, spesso dotati di una membrana, sormontati da una molla comandata dall’esterno da un pomello o da una leva che permette di comprimerla o di allentarla. Il flusso, spinto a pressione dalla pompa, è costretto dentro questo passaggio angusto, e per farlo deve vincere la resistenza della molla: è qui che si crea e si regola la pressione. Una volta passato attraverso la valvola di regolazione, il flusso viene distribuito alle uscite verso le linee di irrorazione. La parte di liquido che, invece, non passa attraverso la valvola (il passaggio è stretto, e più lo si riduce comprimendo la molla meno liquido potrà passare) viene diretto verso una uscita denominata by-pass.

Il sistema di regolazione della pressione è costituito da una valvola e dalla sua sede: attraverso tale sede, quindi, il liquido può scaricarsi verso la linea di by-pass.

La pressione viene regolata azionando una manopola che agisce sulla molla collegata alla valvola.

LA SCELTA DEL GRUPPO COMANDO

Per poter scegliere il gruppo comando adatto, dovrai sapere alcune informazioni:

la portata della tua pompa
la pressione a cui cui erogare i prodotti
il tipo di prodotti che andrai ad utilizzare

LA PORTATA

Scegli il gruppo comando con una portata che sia ALMENO UGUALE a quello della pompa, altrimenti la quantità eccedente andrà direttamente in scarico nel by-pass, tornando in botte; se hai, ad esempio, una pompa da 70 litri/minuto e il gruppo ne supporta 50, potrai utilizzare solo 50 litro e in rimanenti 20 torneranno in botte.

E’ buona norma prendere gruppi che siano un 20-25% più grandi della portata della pompa, così da far “respirare” il circuito: in questo modo le perite di carico dovuete all’attrito all’inyerno del gruppo diminuiscono e i cali di pressione e portata vengono minimizzati.

LA PRESSIONE

La scelta della pressione del gruppo comando va fatta in base al tipo di pompa che possiedi e (soprattutto) dal tipo di trattamenti che intendi dare. Se da un lato è inutile scegliere gruppi comando che abbiano una pressione massima raggiungibile superiori a quelli della pompa (sarebbe inutile), dall’altro è possibile scegliere gruppi che abbiano una pressione range di pressioni inferiori.

PERCHE’?

Come ti abbiamo detto, la regolazione della pressione avviene attraverso una molla che viene caricata in maniera tale che opponga una determinata resistenza al passaggio del fluido, così da create pressione che visualizzerai attraverso il manometro: più la molla è “carica” ovvero esercita una pressione costante e solida, più il flusso sarà uniforme. Se, invece, la molla è “scarica”, il flusso passerà con maggiore facilità, facendo muovere sia la molla che la membrana, con oscillazioni di pressione che noterai sul manometro come salti della lancetta.

Le differenze di pressione nei gruppi viene determinata utilizzando molle più o meno resistenti, e qualche volta aggiungendo degli spessori sotto la molla così da comprimerla di più.. Un gruppo che raggiunge 20 bar avrà una molla più leggera di quello che ne raggiunge 30, che avrà una molla più leggera del 40, e così via. Per ottenere 20 bar da un gruppo che raggiunge 50 bar, dovrai “scaricare” quasi completamente la molla che sarà molto cedevole rispetto al flusso, non supportando la membrana, e ciò creerà delle oscillazioni nella pressione erogata.

I PRODOTTI

Alcuni prodotti possono risultare estremamente aggressivi per proprietà chimiche (alta alcalinità o alta acidità) oppure fisiche (abrasività). Leggi la sezione dedicata alla compatibilità nella scheda che trovi QUI.

Sulla base dei tipi di prodotto che intendi irrorare potrai scegliere diversi modelli di gruppo:

gruppi in materiale plastico e valvole inox: sono abbastanza resistenti a tutti i prodotti, tranne a quelli contenenti parti solide
gruppi in materiale plastico con condotti liquido e valvole inox: sono più resistenti dei primi soprattutto perché il liquido scorre dentro dei condotti in acciaio inox
gruppi in alluminio anodizzato: estremamente resistenti, ma soffrono l’attacco di liquidi contenenti parti solide o estremamente alcaline o acide
gruppi in ottone: sono i più resistenti di tutti alle varie tipologie di prodotti da irrorare.

Qua sotto trovi le indicazioni per i modelli di gruppo comando che trovi sul nostro sito, suddivisi per materiali e prestazioni

Obiettivo	Serie Consigliata Annovi Reverberi	Serie Consigliata Comet	Serie Consigliata Imovilli	Punti di forza
Durata estrema	BMS	ARGO HD	VR2 – VR6	Alta Pressione, Ottone, indistruttibile
Versatilità	VDR – BY MATIC – GI – RM	HPR – ARGO HD GCP	C6 – C10 – C11	Alta e media pressione, Alluminio o materiali plastici passaggi inox,.
Eco-Sostenibilità / Resistenza aggressivi chimici	GR – ECM – GS – VRI	SIRIUS – GEMINI – POLARIS – HYDRA	CD7	Bassa pressione, materiali plastici, Ideale per ridurre le dispersioni
